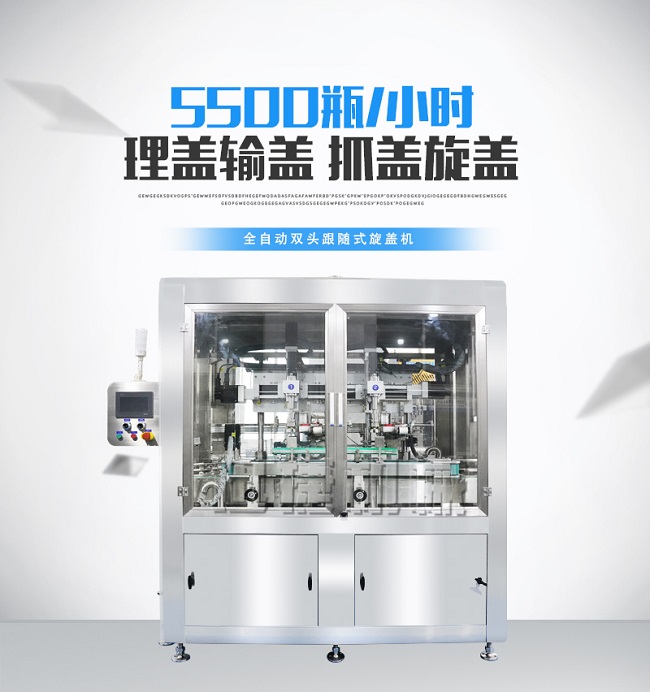

輸送機構及控制系統組成。整機結構簡單、調整方便。該設備為我司研制,產品在移動過程中,完成旋蓋動作。區別于常規旋蓋機,在旋蓋時需要停頓,會使物料晃出瓶口,污染瓶身。該機旋蓋不停頓，有效的避免了旋蓋停頓晃液，保持瓶身清潔。

1、理蓋（轉盤式理蓋,正蓋入落蓋槽,反蓋踢回理蓋器）

2、進瓶（在進入旋蓋之前,采用皮帶夾瓶分瓶進瓶）

3、抓蓋（采用三爪抓具抓住蓋子準備旋蓋）

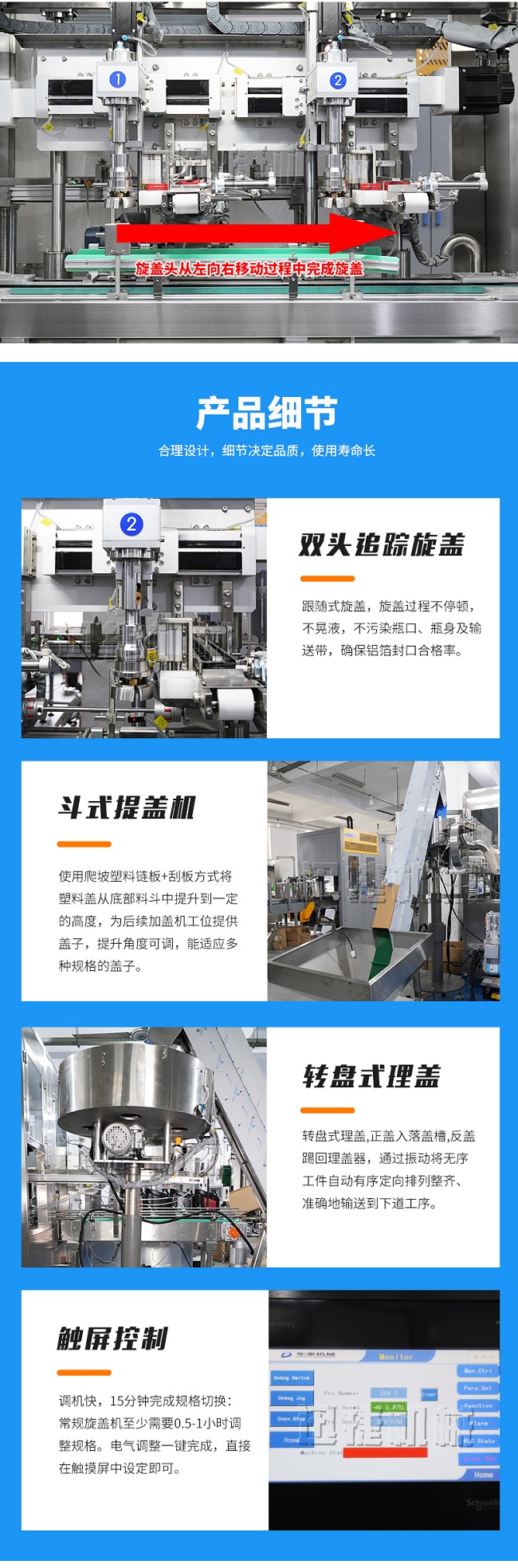

4、旋蓋（瓶子不停頓,抓具一邊跟著瓶子走,一邊進行旋蓋動作）

5、出瓶（旋蓋完成,瓶子出設備）

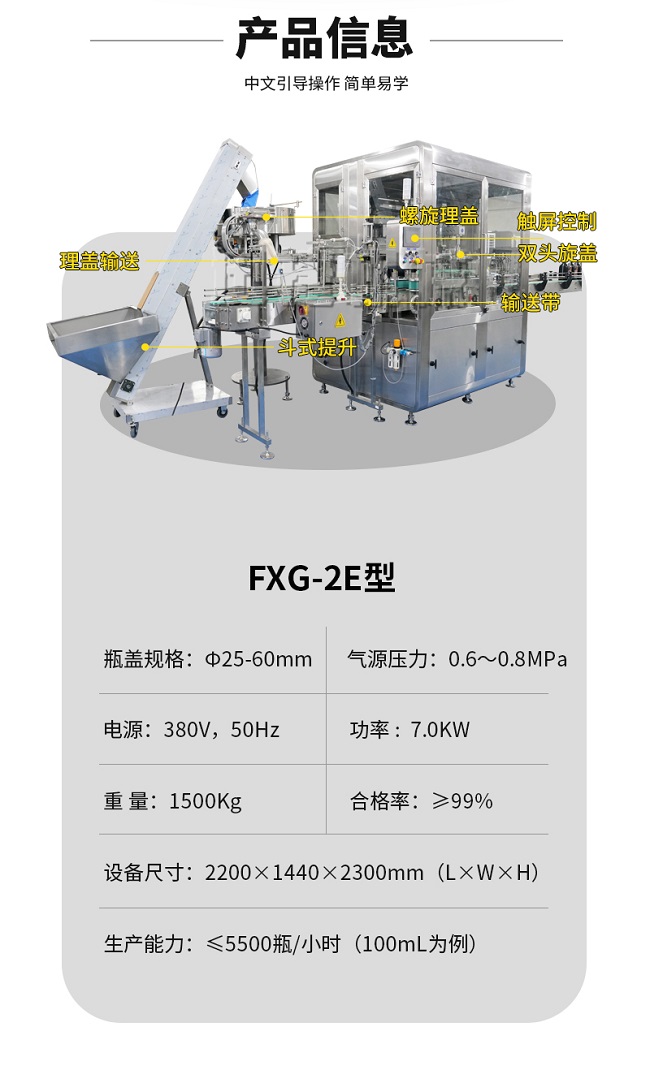

技術參數

生產能力 ≤5500瓶/小時（100mL為例）

2 合格率 ≥99%

3 適用瓶型

直徑Φ40-90mm 高度80-230mm

方瓶長45－110mm 寬45－60mm 高80－230mm

4 瓶蓋規格 直徑Φ25-60mm，蓋高20-40mm

5 氣源壓力 0.6～0.8MPa

6 電 源 ～380V，50Hz

7 功 率 7.0KW

8 重 量 1500Kg

9 外形尺寸 2200×1440×2300mm（L×W×H）

1、通用性強：適用于50-1000ml各類圓瓶、方瓶和扁壺的自動理蓋，旋蓋；

2、品質高：跟隨式旋蓋，旋蓋過程不停頓，不晃液，不污染瓶口、瓶身及輸送帶，確

保鋁箔封口合格率；

3、切換規格簡單、維護成本低：只需更換不同規格的旋蓋頭即可，10分鐘完成快速切

換；所有易損件一目了然；

4、合格率高：采用伺服電機控制旋蓋扭力，觸摸屏中數字化扭力調整。

5、采用費斯托品牌的電驅動元件，穩定。產能：≤5500瓶/小時。而同行采用自

制的絲杠升降機構，精度無法保證。

6、采用伺服電機控制的皮帶分瓶，使得桶的定位更加精準，確保旋蓋合格率高。

7、調機快，15分鐘完成規格切換：常規旋蓋機至少需要0.5-1小時調整規格。

①、電氣調整一鍵完成，直接在觸摸屏中設定即可。

8、高端電控系統：整機電器元件全部采用法國施耐德品牌，電驅動元件全部采用德國
